Bagaimana cara menghubungkan kopling Storz?

Itu Kopling Storz , juga dikenal sebagai kunci Kamm atau kopling pemadam kebakaran, adalah perangkat sambungan cepat untuk pipa atau selang air yang banyak digunakan dalam aplikasi pemadam kebakaran, industri, dan pertanian. Karena kemudahan pengoperasian, sambungan cepat, dan penyegelan yang andal, kopling Storz memainkan peran penting dalam aplikasi yang memerlukan penerapan sistem transfer fluida secara cepat.

Cara Kerja Kopling Storz

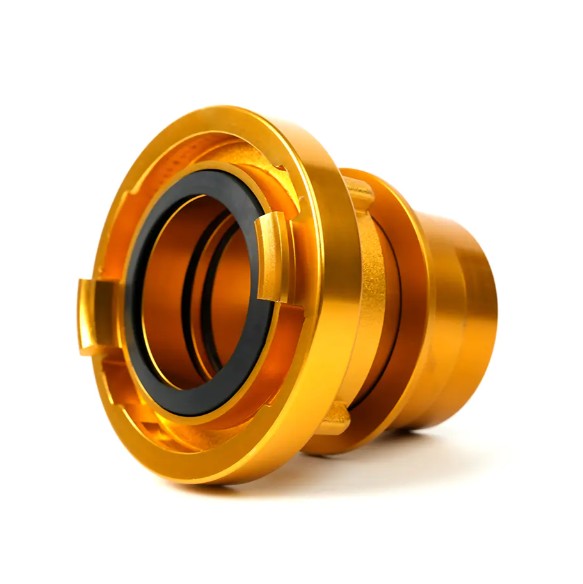

Itu Kopling Storz desainnya didasarkan pada struktur "cakar" simetris, yang juga dikenal sebagai kopling tipe lug. Artinya, dua kopling identik dapat disambungkan tanpa membedakan antara konektor jantan dan betina, sehingga sangat menyederhanakan pengoperasian di lapangan. Kopling dikunci secara rotasi, dan segel internal (gasket) memastikan segel kedap cairan.

Panduan Langkah demi Langkah untuk Menyambungkan Kopling Storz

Persiapan (Inspeksi)

• Pertama, pastikan kedua kopling Storz yang akan disambungkan memiliki ukuran yang sesuai (misalnya, konektor selang berulir) dan diameter nominal (misalnya, DN50, DN75).


• Periksa apakah ujung konektor bersih dan bebas dari pasir atau benda asing lainnya.


• Langkah Kunci: Periksa apakah segel (gasket/cincin) di setiap konektor masih utuh dan terpasang dengan benar. Segel ini penting untuk segel kedap air yang baik.



Menyelaraskan Kopling

Sejajarkan cakar (lug) kedua kopling Storz. Karena desainnya yang simetris, Anda hanya perlu mendorongnya secara perlahan.

Masukkan dan Kencangkan (Mengunci)

• Dorong kedua konektor hingga ujungnya bersentuhan.


• Itun, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Biasanya, sudut penguncian kira-kira 90 hingga 120 derajat. Dalam beberapa aplikasi berdiameter besar atau bertekanan tinggi, kunci pas khusus mungkin diperlukan untuk membantu rotasi dan memastikan sambungan yang erat.



Pemeriksaan Akhir (Mengonfirmasi Koneksi)

• Coba tarik perlahan kedua kopling untuk memastikan keduanya tidak terpisah.


• Kopling Storz yang terhubung dengan benar tidak dapat dengan mudah dilepas atau diputar dengan tangan. Hal ini memastikan bahwa kopling tidak akan kendor ketika cairan (seperti air atau busa pemadam kebakaran) dipindahkan di bawah tekanan tinggi.



Faktor-Faktor Terkait untuk Memastikan Koneksi yang Andal

Selain mengikuti prosedur yang benar, untuk memastikan keandalan Kopling Storz koneksi, Anda juga harus memperhatikan hal-hal berikut:

• Gasket/O-ring: Gunakan bahan dan ukuran seal yang benar. Segel yang rusak, rusak, atau hilang adalah penyebab utama kebocoran.


• Pilihan Bahan: Kopling Storz tersedia dalam paduan aluminium, kuningan, atau baja tahan karat. Memilih material yang tahan korosi dan tahan tekanan membantu memperpanjang masa pakai kopling dan keandalan sambungan.


• Perawatan: Periksa dan bersihkan kopling Storz secara teratur, terutama sambungan ujung selang, untuk mencegah benda asing mempengaruhi efek penguncian dan penyegelan.



Kopling Storz, dengan mekanisme sambungan cepat yang unik, memberikan solusi yang efisien dan andal untuk transfer cairan. Mengikuti langkah-langkah sederhana ini memastikan koneksi yang aman dan bebas kebocoran setiap saat, menjaga proses penting dalam pemadaman kebakaran dan aplikasi industri.
