Bagaimana cara memeriksa apakah Kopling Adaptor rusak?

Untuk memeriksa apakah sebuah kopling adaptor salah, periksa secara sistematis apakah ada kerusakan fisik, integritas segel, fungsi mekanisme penguncian, dan kinerja bebas bocor di bawah tekanan .Sebagian besar kesalahan dapat diidentifikasi melalui kombinasi inspeksi visual, pengujian fungsional manual, dan uji tekanan terkontrol sebelum kopling dikembalikan ke layanan.

Pahami Apa Kopling Adaptor Lakukan dan Dimana Mereka Gagal

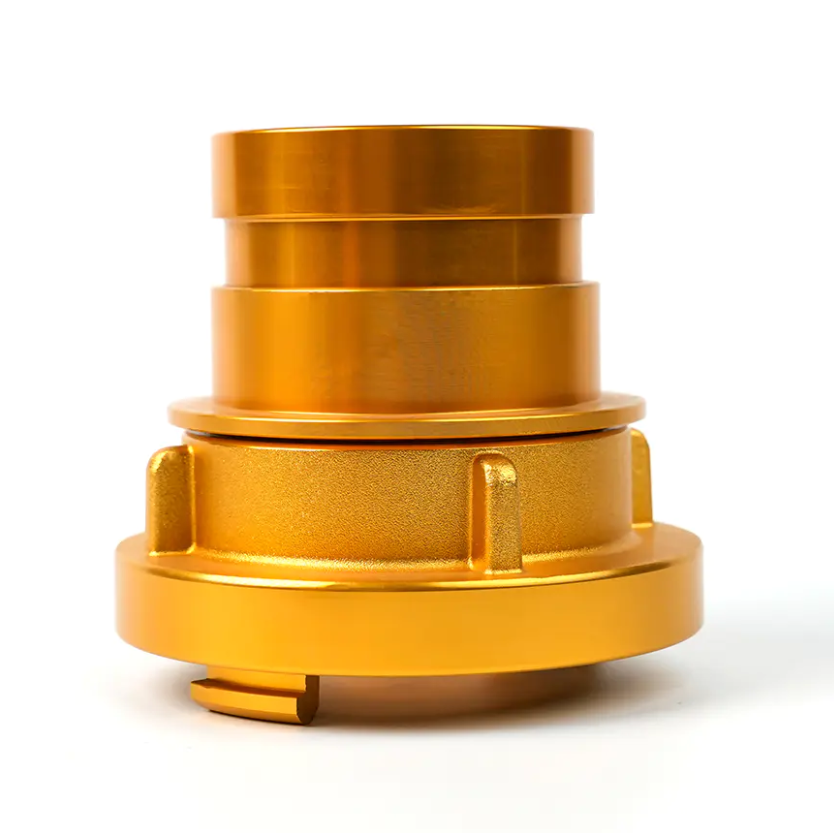

Kopling adaptor adalah perlengkapan transisi yang memungkinkan dua standar kopling berbeda untuk digabungkan tanpa memodifikasi salah satu komponen yang terhubung. Jenis yang umum meliputi:

• Bahasa Jerman ke Storz (pria/wanita) — mengkonversi antara standar kopling sesaat Jerman dan sistem kopling simetris Storz.
• Jerman ke Kehutanan — menghubungkan kopling standar Jerman ke perlengkapan selang pemadam kebakaran kehutanan.
• Mengunci sendiri dari Jerman ke Jerman — Kopling standar Jerman disesuaikan dengan mekanisme retensi pengunci otomatis tambahan.
• Jerman ke Flange — menghubungkan sambungan selang standar Jerman ke pipa berflensa atau saluran masuk peralatan.
• Jerman ke Multi-gigi — menjembatani sistem kopling Jerman dengan perlengkapan gaya bubungan dan alur multi-gigi.
• Storz laki-laki ke Storz perempuan / Storz ke Kehutanan — mengkonversi antara varian Storz atau dari Storz ke standar selang kehutanan.

Karena kopling adaptor menghubungkan dua sistem mekanis yang berbeda, maka keduanya terkena tekanan pada kedua titik koneksi secara bersamaan . Lokasi kegagalan yang paling umum adalah paking penyegel, gigi atau lug pengunci, bodi (terutama pada zona transisi antar standar), dan lapisan permukaan luar yang dapat mengindikasikan kerusakan akibat korosi atau benturan.

Prosedur Inspeksi Visual Langkah demi Langkah

Mulailah setiap pemeriksaan dengan inspeksi visual menyeluruh di bawah pencahayaan yang memadai. Langkah ini tidak memerlukan biaya apa pun dan menangkap sebagian besar kesalahan yang jelas sebelum pengujian fungsional dimulai.

Periksa Badan Kopling

• Carilah retak, patah, atau terbelah pada bodi, terutama di sekitar lug, kuping, dan bahu peralihan antara kedua standar kopling.
• Periksa penyok atau deformasi dari benturan — bahkan distorsi kecil pada bodi dapat mencegah kopling terpasang dengan benar pada fitting pasangannya.
• Periksa permukaannya korosi, lubang, atau oksidasi berat . Pada kopling aluminium, endapan bubuk putih (aluminium oksida) menunjukkan masuknya uap air dan percepatan degradasi permukaan. Pada kopling kuningan, patina hijau di area berlubang menunjukkan risiko dezincifikasi.
• Pastikan jenazahnya memilikinya tidak ada perbaikan las yang terlihat, tambalan, atau modifikasi yang tidak sah — ini adalah alasan untuk penolakan segera.

Periksa Lugs dan Gigi Pengunci

• Periksa semuanya mengunci lugs, telinga, atau gigi cam untuk chipping, pembulatan, atau retak. Profil lug yang aus adalah salah satu penyebab utama pelepasan sambungan yang tidak disengaja di bawah tekanan.
• Pada antarmuka tipe Storz, periksa apakah lugs pengunci setengah lingkaran simetris dan tidak berubah bentuk . Keausan asimetris menunjukkan bahwa kopling telah disambungkan secara miring berulang kali, sehingga menyebabkan beban yang tidak merata pada satu lug.
• Pada adaptor tipe Jerman yang mengunci sendiri, verifikasi mekanisme pegas atau klip pengunci ada, utuh, dan terpasang dengan benar . Pegas yang hilang atau bengkok akan mencegah fungsi penguncian otomatis berfungsi.

Periksa Gasket Penyegel

• Lepaskan paking jika dapat diakses dan periksa set kompresi (perataan permanen), retak, pengerasan, pembengkakan, atau kerusakan ekstrusi .
• Gasket yang telah dikompres dibawah 70% dari ketebalan aslinya harus dianggap sudah habis masa pakainya dan diganti, karena tidak lagi menghasilkan kekuatan penyegelan yang memadai.
• Periksa pakingnya duduk secara penuh dan merata pada alurnya tanpa ada bagian yang terpelintir, berlipat ganda, atau hilang dari saluran tempat duduk.
• Pastikan bahan paking kompatibel dengan cairan yang dibawa — Gasket EPDM merupakan standar untuk aplikasi air dan pemadam kebakaran; Gasket NBR (nitril) diperlukan untuk cairan berbahan dasar minyak bumi.

Pengujian Fungsional: Keterlibatan, Rotasi, dan Pelepasan

Setelah inspeksi visual, uji fungsi mekanis kopling dengan memasangkannya dengan fitting pasangan yang sesuai. Pengujian ini memastikan bahwa kopling melakukan tugas utamanya — menghubungkan dan menyatukan dua alat kelengkapan — sebelum tekanan diberikan.

1. Uji keterlibatan — sambungkan adaptor ke sambungannya dengan tangan. Koneksi harus terhubung dengan lancar dan tanpa tenaga yang berlebihan . Resistensi, pengikatan, atau kebutuhan untuk menyatukan kopling menunjukkan ketidaksejajaran, deformasi, atau ketidaksesuaian dimensi.
2. Uji penguncian — setelah pengikatan, coba tarik kedua bagian secara aksial tanpa melepaskan kuncinya. Pada kopling yang berfungsi dengan benar, tidak ada pemisahan aksial yang mungkin dilakukan saat mekanisme penguncian diaktifkan. Setiap permainan aksial lebih dari 1–2 mm akibat gaya tarikan tangan menunjukkan geometri penguncian yang aus atau rusak.
3. Rotasi uji (tipe Storz) — Kopling tipe Storz harus berputar melalui busur pengunci penuhnya (biasanya 30° hingga 40° ) tanpa lengket, menggerinda, atau memerlukan torsi berlebihan. Rotasi yang kaku atau berpasir menunjukkan kontaminasi, korosi, atau permukaan lug yang rusak.
4. Rilis tes — lepaskan kopling dan pastikan sudah terlepas dengan bersih. Kopling yang memerlukan tenaga berlebihan untuk melepaskannya, atau yang menempel sebagian, mungkin memiliki lug yang berubah bentuk atau paking yang bengkak sehingga menimbulkan gangguan.
5. Periksa celah tempat duduk — bila sudah terpasang sepenuhnya, periksa antarmuka antara kedua permukaan kopling. Seharusnya ada tidak ada celah yang terlihat di sekeliling keliling . Celah muka yang tidak rata atau terbuka sebagian menunjukkan bahwa paking atau muka penyekat tidak bersentuhan penuh, yang akan mengakibatkan kebocoran di bawah tekanan.

Pengujian Tekanan untuk Memastikan Kinerja Bebas Kebocoran

Kopling yang lolos inspeksi visual dan fungsional masih harus diuji tekanannya sebelum dikembalikan ke layanan dalam aplikasi penting seperti pemadaman kebakaran, transfer hidrolik, atau jalur proses bertekanan. Pengujian tekanan adalah satu-satunya metode pasti untuk memastikan bahwa segel masih utuh dalam kondisi pengoperasian.

Prosedur Uji Hidrostatis

• Hubungkan kopling adaptor ke rakitan uji tertutup menggunakan tutup blanking yang sesuai atau manifold meja uji.
• Isi rakitan sepenuhnya dengan air, bersihkan semua udara, lalu beri tekanan 1,5 kali tekanan kerja pengenal kopling — biasanya 15–25 bar untuk sambungan selang pemadam kebakaran standar.
• Tahan tekanan uji minimal 60 detik dan periksa semua antarmuka, badan kopling, dan zona paking apakah ada rembesan, tetesan, atau penurunan tekanan pada pengukur.
• Penurunan tekanan atau kelembapan yang terlihat pada permukaan atau badan kopling merupakan kegagalan pengujian — kopling harus dibongkar, kesalahan diidentifikasi, dan komponen diperbaiki dengan paking baru atau diganti seluruhnya.

Jenis Kesalahan Umum dan Kemungkinan Penyebabnya

Interval Inspeksi dan Praktik Terbaik Perawatan

Inspeksi rutin dan terjadwal jauh lebih efektif dibandingkan pencarian kesalahan reaktif setelah terjadi kegagalan. Frekuensi pemeriksaan yang disarankan bergantung pada aplikasi dan lingkungan:

• Setelah setiap kali digunakan — dalam aplikasi pemadaman kebakaran atau tanggap darurat, periksa secara visual setiap sambungan adaptor setelah setiap pemasangan. Periksa kerusakan akibat benturan, kondisi gasket, dan keausan lug sebelum mengembalikan peralatan ke kondisi siap.
• Setiap 6 bulan — melakukan uji visual, fungsional, dan tekanan penuh pada semua kopling adaptor dalam inventaris siaga. Standar seperti DIN 14811 (untuk kopling pemadam kebakaran Jerman) merekomendasikan pengujian minimal dua kali setahun.
• Setelah peristiwa benturan atau jatuh apa pun — selalu periksa kopling adaptor yang terjatuh ke permukaan keras atau terbentur peralatan, meskipun tidak terlihat kerusakan. Retakan tersembunyi pada paduan pengecoran mungkin tidak terlihat secara eksternal tetapi akan rusak karena tekanan.
• Penggantian paking tahunan — dalam aplikasi yang sering digunakan atau disimpan di luar ruangan, ganti gasket pada jadwal tahunan yang tetap, apa pun kondisinya. Bahan paking (terutama EPDM dan NBR) terdegradasi melalui paparan sinar UV, ozon, dan siklus termal bahkan saat tidak digunakan.

Setelah dibersihkan, lumasi sedikit permukaan lug dan gasket dengan pelumas yang kompatibel (gemuk silikon untuk gasket EPDM; petroleum jelly tidak disarankan karena dapat merusak gasket karet). Simpan kopling adaptor di tempat yang kering, jauh dari paparan sinar UV dan uap bahan kimia untuk memaksimalkan masa pakai di antara pemeriksaan.

Kapan Harus Mengganti Daripada Memperbaiki an Kopling Adaptor

Tidak semua kesalahan dapat diperbaiki. Beberapa kondisi memerlukan penghentian segera dari layanan dan penggantian penuh kopling adaptor, apa pun pertimbangan biayanya:

• Adanya retakan pada badan kopling — retakan merambat di bawah tekanan dan tidak dapat dilas atau ditambal dengan aman pada kopling pembawa tekanan.
• Kerusakan lug atau gigi melebihi keausan ringan — geometri lug yang terkelupas, retak, atau sangat membulat tidak dapat dipulihkan dan akan mengakibatkan penguncian yang tidak dapat diandalkan.
• Ketebalan dinding bodi berkurang karena korosi — jika pitting telah menembus lebih dari 20% dari ketebalan dinding nominal , integritas struktural di bawah tekanan tidak dapat dijamin.
• Kegagalan menahan tekanan setelah penggantian gasket — jika kopling terus bocor setelah paking baru yang dipasang dengan benar dipasang, permukaan perapat bodi kemungkinan besar rusak dan bodi kopling harus diganti.
• Riwayat servis atau usia di luar masa pakai tidak diketahui — kopling adaptor tanpa catatan pemeriksaan yang dapat dilacak, atau yang melebihi masa pakai yang direkomendasikan pabrikan (biasanya 10–15 tahun untuk kopling pemadam kebakaran aluminium), harus dihentikan dari layanan tekanan apa pun kondisinya.
