Semua yang perlu Anda ketahui tentang Kopling Pengunci Storz

SEBUAH Kopling pengunci penyimpanan adalah konektor pengunci cam seperempat putaran terstandarisasi, simetris, yang banyak digunakan dalam pemadaman kebakaran, transfer cairan industri, dan layanan darurat untuk membuat sambungan selang yang cepat, bebas alat, dan tahan bocor. Kedua ujung kopling identik, sehingga tidak perlu lagi membedakan antara alat kelengkapan pria dan wanita — cukup sejajarkan, dorong, dan putar 90° untuk mengunci. Desain ini secara dramatis mengurangi waktu penyambungan dalam situasi tekanan tinggi dan merupakan salah satu sistem kopling paling tepercaya di dunia.

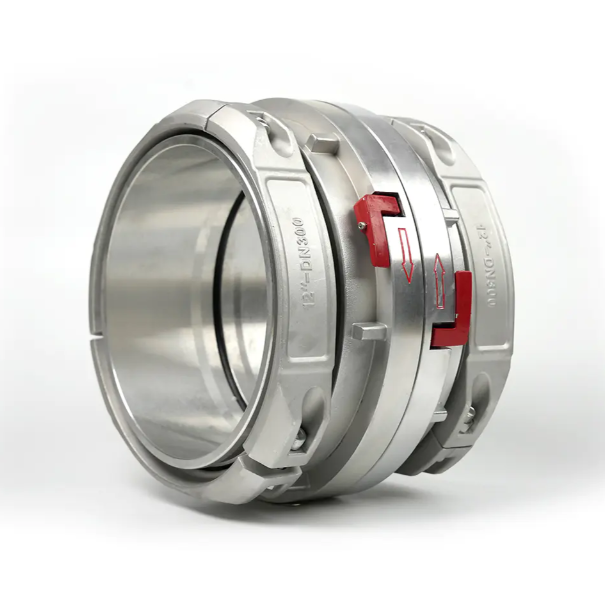

Apa itu a Kopling Pengunci Storz dan Bagaimana Cara Kerjanya

Diciptakan oleh Carl August Guido Storz pada tahun 1882, kopling Storz dirancang untuk memecahkan masalah kritis dalam pemadaman kebakaran: konektor selang yang tidak cocok. Karena sambungan ulir tradisional mengharuskan ujung jantan dan betina dicocokkan, penyambungan selang dari departemen atau sumber berbeda seringkali tidak mungkin dilakukan dalam keadaan darurat.

Sistem Storz menggunakan a mekanisme penguncian lug-dan-cam yang simetris . Setiap ujung kopling memiliki dua lugs dan slot cam yang sesuai. Saat kedua ujungnya disatukan, lug akan meluncur ke slot bubungan yang berlawanan. Rotasi 90° kemudian menguncinya di tempatnya, menekan paking karet untuk membuat segel kedap air.

Fitur operasional utama meliputi:

• Koneksi tercapai dalam waktu kurang dari 3 detik tanpa memerlukan alat apa pun
• Dapat dihubungkan atau diputuskan bahkan di bawah tekanan sisa
• Desain simetris: kedua ujungnya dapat dipertukarkan
• Putar terintegrasi memungkinkan selang berputar bebas tanpa melepaskan sambungan

Ukuran Standar dan Peringkat Tekanan

Kopling Storz diproduksi dalam berbagai ukuran standar untuk menyesuaikan volume aliran dan kebutuhan tekanan yang berbeda. Penunjukan ukuran mengacu pada diameter dalam nominal selang atau pipa yang disambung.

Itu Ukuran 52 mm adalah yang paling banyak digunakan dalam pemadaman kebakaran struktural secara global. Kopling harus diuji setidaknya pada 1,5× tekanan kerjanya untuk mendapatkan sertifikasi berdasarkan EN 1775 dan standar serupa.

Bahan yang Digunakan dalam Konstruksi Kopling Storz

Itu choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

SEBUAHluminum Alloy

Itu most common material for firefighting applications. Aluminum Storz couplings are ringan (biasanya 30–50% lebih ringan dari padanan kuningan) , tahan korosi di sebagian besar lingkungan, dan mudah ditangani dalam kondisi lelah. Bahan ini tidak cocok untuk digunakan dengan air laut atau cairan yang sangat asam.

Kuningan

Kuningan Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Baja Tahan Karat

Digunakan di lingkungan industri, kimia, dan farmasi yang paling menuntut. Kopling baja tahan karat tahan terhadap bahan kimia agresif, suhu tinggi, dan tekanan mekanis ekstrem. Mereka adalah pilihan terberat namun memberikan masa pakai terpanjang dalam kondisi yang sulit.

Jenis Gasket dan Perannya dalam Kinerja Penyegelan

Itu gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Monomer Etilen Propilena Diena): Standar untuk aplikasi air dan pemadam kebakaran. Tahan terhadap sinar UV, ozon, dan uap hingga 120°C.
• NBR (Karet Nitril Butadiena): Cocok untuk cairan, minyak, dan bahan bakar berbahan dasar minyak bumi. Tahan terhadap hidrokarbon tetapi terdegradasi jika terpapar ozon.
• FKM (Viton): Menangani bahan kimia agresif, suhu tinggi hingga 200°C, dan asam pekat. Digunakan dalam konteks kimia dan industri.
• Silikon: Aplikasi kelas makanan dan saluran uap suhu tinggi. Mematuhi peraturan FDA jika diperlukan.

Gasket harus diperiksa sebelum digunakan dan diganti jika retak, berubah bentuk, atau mengeras. SEBUAH failed gasket is the leading cause of Storz coupling leakage in field conditions.

Aplikasi Utama di Seluruh Industri

Kopling pengunci Storz digunakan jauh melampaui layanan pemadam kebakaran. Desainnya yang terstandarisasi dan dapat dihubungkan dengan cepat menjadikannya ideal di mana pun diperlukan transfer cairan yang cepat.

Layanan Pemadam Kebakaran dan Darurat

Ini tetap menjadi aplikasi utama. Departemen pemadam kebakaran di lebih dari 40 negara menggunakan Storz sebagai sambungan selang standar. Sambungan hidran, outlet peralatan, dan sambungan selang-ke-selang semuanya mengandalkan kopling Storz. Desain simetris memungkinkan petugas pemadam kebakaran menyambungkan selang apa pun ke hidran apa pun tanpa masalah kompatibilitas.

Transfer Cairan Industri

Pabrik kimia, kilang, dan fasilitas pemrosesan menggunakan kopling Storz untuk mentransfer air, pelarut, dan bahan kimia non-agresif antara tangki penyimpanan dan kendaraan pengangkut. Pengoperasian tanpa alat mengurangi waktu penanganan selama operasi bongkar muat.

SEBUAHgriculture and Irrigation

Sistem irigasi skala besar menggunakan kopling Storz untuk sambungan cepat saluran air dan saluran keluar pompa. Ukuran 75 mm dan 100 mm umum digunakan pada aplikasi lapangan yang memerlukan laju aliran tinggi dengan penurunan tekanan minimal.

Penambangan dan Terowongan

Lingkungan bawah tanah memerlukan koneksi yang cepat dan andal untuk sistem pemadaman kebakaran dan dewatering. Kopling Storz lebih disukai karena daya tahan dan kemampuannya berfungsi dalam kondisi berdebu, basah, dan terbatas.

Konstruksi dan Teknik Sipil

Jalur pasokan air sementara di lokasi konstruksi, operasi pencampuran beton, dan aplikasi dewatering semuanya mendapat manfaat dari portabilitas dan pertukaran kopling Storz.

Storz vs Sistem Kopling Sambungan Cepat Lainnya

Memahami bagaimana Storz dibandingkan dengan sistem kopling alternatif membantu dalam memilih solusi yang tepat untuk aplikasi tertentu.

Standar dan Sertifikasi yang Relevan

Kopling Storz yang digunakan dalam aplikasi profesional harus mematuhi standar yang berlaku untuk memastikan interoperabilitas dan keselamatan. Standar yang paling banyak direferensikan meliputi:

• HARI 14307: Standar Jerman yang menentukan dimensi dan persyaratan kinerja untuk kopling Storz yang digunakan dalam pemadaman kebakaran. Diadopsi secara luas di seluruh Eropa.
• EN 1775: Standar Eropa untuk sistem selang pemadam kebakaran termasuk persyaratan kopling.
• NFPA 1963: Standar AS untuk sambungan selang kebakaran. Meskipun AS umumnya menggunakan NST (National Standard Thread), banyak departemen AS kini menyediakan adaptor Storz untuk jalur suplai berdiameter besar.
• SEBUAHS 2419.1: SEBUAHustralian standard covering fire hydrant installations, including Storz coupling specifications.

SEBUAHlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

Inspeksi, Pemeliharaan, dan Masa Pakai

Perawatan yang tepat akan memperpanjang masa pakai dan memastikan kinerja yang andal pada saat yang paling penting. Kopling aluminium Storz yang dirawat dengan baik dapat bertahan lama 10–20 tahun atau lebih dalam layanan pemadam kebakaran normal.

Daftar Periksa Pemeriksaan Rutin

• Periksa paking dari retak, mengeras, bengkak, atau berubah bentuk — gantilah setiap tahun atau lebih sering di lingkungan dengan penggunaan berat
• Periksa lug dan slot cam dari keausan, gerinda, atau perubahan bentuk yang dapat menghalangi pengikatan penuh
• Periksa gerakan memutar — harus berputar bebas tanpa kekakuan atau gesekan
• Carilah adanya korosi, lubang, atau retakan pada badan kopling, terutama di sekitar dasar lug
• Uji pengikatan kopling dengan kopling kawin — sambungan harus terkunci dengan seperempat putaran yang kuat dan tidak bergetar atau terlepas tanpa upaya yang disengaja

Praktik Terbaik Pemeliharaan

• Bersihkan dengan air bersih setelah air asin atau paparan bahan kimia
• SEBUAHpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• Simpan kopling dengan tutup pelindung terpasang untuk mencegah benda asing masuk ke permukaan kopling
• Lepaskan semua sambungan yang bodinya retak, lug yang terkelupas, atau putar yang macet tidak dapat digunakan lagi — jangan perbaiki kerusakan struktural di lapangan

SEBUAHdapters and Accessories for Storz Systems

SEBUAH comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Adaptor berulir Storz ke BSP/NPT: SEBUAHllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Adaptor Storz ke Camlock: Kompatibilitas jembatan antara selang pemadam kebakaran Storz dan sistem industri Camlock
• Mengurangi kopling: Hubungkan dua kopling Storz dengan ukuran nominal berbeda, misalnya selang suplai 75 mm ke selang serang 52 mm
• Tutup dan sumbat kosong: Tutup saluran keluar yang tidak terpakai atau ujung sambungan terbuka selama pengangkutan dan penyimpanan
• Pengukur tekanan dengan saluran masuk Storz: Untuk memantau tekanan suplai pada titik sambungan kopling
• Mengunci klem dan perangkat penahan: SEBUAHdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

Masalah Umum dan Pemecahan Masalah

Bahkan kopling Storz yang dirawat dengan baik pun dapat mengalami masalah di lapangan. Berikut masalah yang paling sering terjadi dan penyebabnya:

Kopling Tidak Akan Terkunci Sepenuhnya

Disebabkan oleh serpihan pada slot bubungan, lug yang aus atau rusak, atau paking yang bengkak sehingga permukaannya tidak dapat bertemu. Bersihkan slot bubungan, periksa lug, dan periksa ketebalan paking. Ganti komponen yang aus atau rusak.

Kebocoran pada Titik Sambungan

SEBUAHlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

Kopling Sulit Diputuskan Setelah Bertekanan

Tekanan sisa menjebak kopling pada posisi terkunci. Selalu keluarkan tekanan sebelum mencoba memutuskan sambungan. Jangan sekali-kali memukul badan kopling dengan alat untuk melepaskan paksa — ini akan merusak lug dan slot bubungan.

Putar Disita atau Kaku

Disebabkan oleh korosi, kontaminasi, atau kurangnya pelumasan. Oleskan pelumas silikon tembus dan putar secara bertahap. Jika alat putar tetap macet, hentikan penggunaan — alat putar yang tidak berputar menyebabkan selang terpuntir dan mengurangi efisiensi aliran.

Memilih Kopling Storz yang Tepat untuk Aplikasi Anda

Gunakan poin keputusan berikut untuk mengidentifikasi spesifikasi kopling Storz yang paling tepat:

1. Tentukan laju aliran dan tekanan kerja yang dibutuhkan — pilih ukuran nominal yang memenuhi persyaratan aliran Anda tanpa penurunan tekanan yang berlebihan
2. Identifikasi cairan yang dipindahkan — pilih bahan (aluminium, kuningan, tahan karat) dan jenis paking (EPDM, NBR, FKM) yang sesuai
3. Periksa standar yang berlaku — pastikan kopling memenuhi standar dimensi dan tekanan yang disyaratkan di wilayah atau industri Anda
4. Pertimbangkan lingkungan operasional — lingkungan kelautan atau kimia memerlukan material dengan kualitas lebih tinggi; aplikasi yang sensitif terhadap berat menyukai aluminium
5. SEBUAHssess compatibility with existing systems — jika adaptor diperlukan, konfirmasikan kompatibilitas adaptor dan pastikan tidak ada penalti penurunan tekanan tambahan yang dikenakan
6. Konfirmasikan jenis koneksi akhir — menentukan bagaimana kopling akan dipasang ke selang, pipa, atau peralatan (crimp, tangkai selang, ulir, flensa)
