Cara menggunakan dan memilih kopling selang kebakaran Storz？

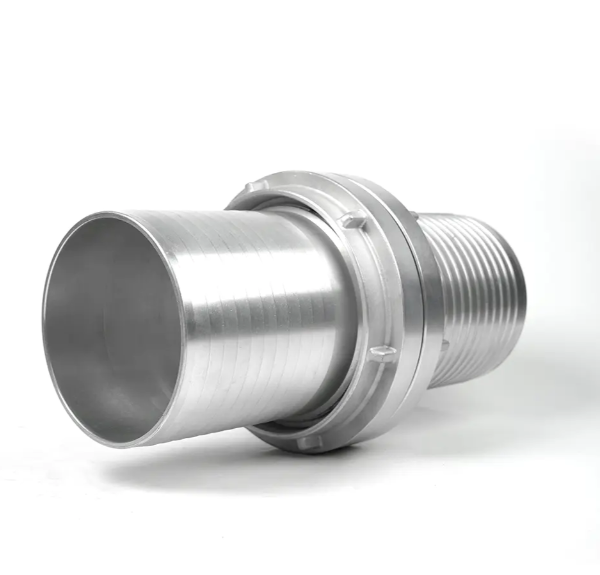

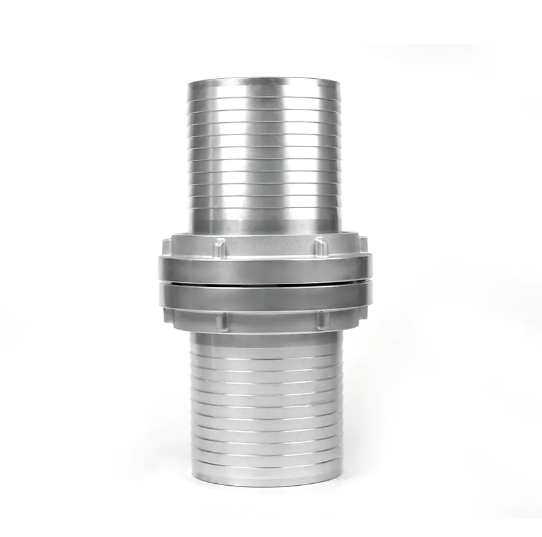

SEBUAH Kopling selang pemadam kebakaran Storz adalah konektor bubungan dan alur yang simetris dan tidak memiliki jenis kelamin yang memungkinkan dua bagian identik untuk digabungkan tanpa memasang benang. Tidak seperti kopling berulir yang memerlukan ujung jantan dan betina yang cocok, dua kopling Storz dengan ukuran nominal yang sama terhubung secara instan dengan a putaran seperempat putaran . Desain ini menjadikannya pilihan stdanar untuk penerapan pemadaman kebakaran cepat di seluruh dunia — digunakan oleh pemadam kebakaran, fasilitas industri, dan layanan penyelamatan bandara di Eropa, Amerika Utara, dan sekitarnya.

Memilih kopling Storz yang tepat bergantung pada tiga faktor inti: diameter nominal, material, dan peringkat tekanan . Melakukan hal ini dengan benar akan memastikan kinerja bebas kebocoran dalam kondisi operasi pemadaman kebakaran yang ekstrem.

Pemahaman Kopling Storz Ukuran dan Kapan Menggunakan Masing-masing

Kopling Storz diklasifikasikan berdasarkan mereka diameter nominal (DN) , yang mengacu pada ukuran lubang internal kopling, bukan diameter luar. Ukuran standar berkisar dari DN 25 hingga DN 150, masing-masing disesuaikan dengan kebutuhan aliran tertentu.

Di Eropa dan negara-negara yang mengikuti standar DIN 14307, DN 52 dan DN 75 adalah ukuran yang paling banyak tersedia untuk pemadam kebakaran kota. Di Amerika Utara, versi Storz 2,5 inci (kira-kira DN 65) dan 4 inci (kira-kira DN 100) umum digunakan di saluran keluar hidran dan pelepasan pompa.

Cara Menyambungkan dan Memutuskan Sambungan Kopling Storz dengan Benar

Prosedur penyambungannya mudah, namun tekniknya penting — terutama di bawah tekanan atau dalam kondisi jarak pandang yang buruk. Ikuti langkah-langkah berikut untuk mendapatkan sambungan yang andal dan bebas kebocoran:

Menghubungkan Dua Kopling Storz

1. Periksa permukaan kopling dan gasket penyegel dari serpihan, potongan, atau perubahan bentuk sebelum menyambung.
2. SEBUAHlign the two couplings face-to-face so the lugs (telinga) saling bertautan — kamera yang terangkat di satu sisi meluncur ke ceruk yang sesuai di sisi lainnya.
3. Putar satu kopling kira-kira 90° searah jarum jam sampai Anda merasakan atau mendengar penahan pengunci berbunyi klik pada posisinya.
4. Verifikasikan sambungan dengan menarik kedua bagian secara perlahan — kopling Storz yang terkunci tidak akan terpisah dengan tegangan manual.
5. Periksa apakah paking terpasang rata dan tidak ada tepi yang terlihat di sekeliling lingkarnya.

Memutuskan Sambungan Di Bawah Tekanan Residu

Jangan pernah mencoba melepaskan sambungan fitting Storz saat saluran masih bertekanan. Tekanan sisa serendah 0,5 batang dapat menyebabkan kopling terlepas dengan kekuatan yang cukup sehingga menyebabkan cedera. Selalu keluarkan saluran, pastikan tekanan nol, lalu putar setengahnya 90° berlawanan arah jarum jam untuk memisahkan.

Memilih Bahan yang Tepat untuk Lingkungan Pengoperasian Anda

Kopling Storz diproduksi dalam beberapa bahan, masing-masing dengan keunggulan berbeda tergantung pada lingkungan penerapan, anggaran berat, dan risiko paparan bahan kimia.

• SEBUAHluminum alloy (most common): Ringan dengan berat sekitar 0,3–1,2 kg untuk DN 52–DN 100, tahan korosi, dan cocok untuk tekanan hingga 16 batang. Ideal untuk peralatan pemadam kebakaran bergerak di mana penghematan berat meningkatkan kecepatan penanganan.
• Baja tahan karat (AISI 304/316): Pilihan terbaik untuk instalasi permanen, paparan air laut, atau lingkungan pabrik kimia. Lebih berat dari aluminium tetapi memiliki tekanan kerja yang lebih tinggi — biasanya hingga 25 batang — dan tahan terhadap korosi klorida.
• Kuningan: Digunakan dalam sistem warisan dan aplikasi industri tertentu. Menawarkan ketahanan terhadap korosi dan kemampuan mesin yang sangat baik namun menambah bobot secara signifikan; kurang umum dalam dinas pemadam kebakaran modern.
• Komposit polimer / kekuatan tinggi: Opsi yang muncul untuk gulungan selang pertolongan pertama yang ringan dan peralatan pemadam kebakaran di alam liar. Biasanya terbatas pada di bawah 10 bar tekanan kerja.

Untuk sebagian besar aplikasi pemadam kebakaran struktural dan pasokan air kota, kopling aluminium Storz sesuai dengan DIN 14307 atau EN 1947 mewakili keseimbangan optimal antara berat, kekuatan, dan biaya.

Peringkat Tekanan dan Artinya dalam Praktek

Kopling Storz memiliki dua sebutan tekanan utama: tekanan kerja nominal (PN) and tekanan uji . Tekanan uji biasanya 1,5× tekanan kerja , divalidasi selama pengujian pabrik hidrostatik.

SEBUAHlways select a coupling rated for setidaknya 25% di atas tekanan pengoperasian maksimum sistem Anda . Untuk sistem pipa tegak gedung bertingkat tinggi, dimana tekanan statis dapat melebihi 12 bar bahkan sebelum pompa ditingkatkan, kopling baja tahan karat sangat disarankan.

Pemilihan Gasket: Faktor yang Paling Diabaikan dalam Kopling Storz Kinerja

Gasket permukaan datar internal adalah satu-satunya elemen penyegel pada kopling Storz, sehingga kondisi dan pemilihan materialnya menjadi penting. Gasket yang aus atau tidak kompatibel adalah penyebab utama kebocoran Storz dalam pelayanan.

• EPDM (Monomer Etilen Propilena Diena): Pilihan standar untuk layanan air. Dinilai untuk suhu dari −40 °C hingga 120 °C. Kompatibel dengan air, konsentrat busa, dan bahan pembersih ringan.
• NBR / Nitril: Gunakan jika terdapat minyak mineral atau cairan berbahan dasar minyak bumi — misalnya, untuk menekan tumpahan bahan bakar atau untuk aplikasi kilang minyak. Tidak cocok untuk lingkungan yang kaya ozon.
• Silikon: Aplikasi suhu tinggi di atas 120 °C, seperti pembilasan dengan uap atau air super panas. Daya tahan mekanis lebih rendah dibandingkan EPDM.
• PTFE: Ketahanan terhadap bahan kimia pada rentang pH yang sangat luas. Lebih disukai untuk cairan industri yang agresif tetapi memerlukan pemasangan yang presisi untuk menghindari deformasi aliran dingin.

Gasket harus diperiksa sebelum digunakan dan diganti jika permukaan retak, kompresi permanen, atau deformasi tepi terlihat. Jangan melumasi gasket Storz dengan gemuk berbahan dasar minyak bumi , karena ini menurunkan EPDM dan NBR. Gunakan hanya pelumas berbahan silikon atau air biasa.

Standar dan Sertifikasi yang Harus Diperhatikan Saat Membeli

Kopling Storz yang ditujukan untuk penggunaan pemadam kebakaran harus mematuhi standar yang diakui yang menentukan toleransi dimensi, spesifikasi material, dan persyaratan pengujian tekanan. Kopling yang tidak memenuhi persyaratan mungkin tampak serupa namun gagal bertautan secara andal dengan peralatan bersertifikat.

• DIN 14307 (Jerman/diadopsi secara luas di Eropa): Standar dasar yang mencakup dimensi dan persyaratan material untuk kopling aluminium Storz di DN 25 hingga DN 150.
• EN 1947: Standar Eropa untuk kopling selang kebakaran, menyelaraskan persyaratan DIN 14307 di seluruh negara anggota UE. Carilah tanda CE jika diwajibkan oleh peraturan pengadaan setempat.
• NFPA 1963 (AS): Mengatur sambungan selang kebakaran termasuk perlengkapan tipe Storz yang digunakan di departemen Amerika Utara. Menentukan geometri lug, setara thread, dan protokol pengujian.
• SEBUAHS 4484 (Australia): SEBUAHustralian standard for fire hose couplings referencing Storz dimensions adapted to local fire service requirements.

Saat membeli untuk penggunaan proteksi kebakaran institusi atau pemerintah, selalu minta sertifikat bahan pabrikan dan laporan uji hidrostatik untuk mengonfirmasi kepatuhan sebelum pemasangan.

Praktik Terbaik Pemeliharaan, Inspeksi, dan Penyimpanan

SEBUAH Storz coupling that is well maintained will reliably function for 10 hingga 20 tahun dalam layanan reguler. Rutinitas perawatannya sederhana namun harus konsisten.

SEBUAHfter Each Use

• Bilas dengan air bersih dan segar untuk menghilangkan garam, sisa konsentrat busa, atau endapan.
• Keringkan sepenuhnya sebelum disimpan untuk mencegah lubang korosi pada permukaan paduan aluminium.
• Ganti penutup debu untuk melindungi permukaan paking dari paparan sinar UV dan kerusakan fisik.

Daftar Periksa Inspeksi Berkala

• Periksa geometri lug — lug yang bengkok atau berubah bentuk mencegah rotasi penuh 90° dan dapat mengakibatkan pemutusan sambungan yang tidak disengaja di bawah tekanan.
• Uji ketahanan penguncian dengan menyambungkan dua unit identik dan memverifikasi pengikatan positif.
• Periksa alur dudukan gasket dari adanya goresan atau butiran pasir yang tertanam yang dapat memotong gasket selama penyambungan.
• Lakukan uji tekanan hidrostatik tahunan di 1,5× tekanan kerja untuk kopling yang digunakan dalam sistem keselamatan jiwa yang kritis.

Kondisi Penyimpanan

Simpan kopling Storz jauh dari sinar matahari langsung (yang merusak gasket EPDM), produk minyak bumi, dan suhu di bawah −20 °C untuk waktu yang lama. Penyimpanan gantung horizontal pada rak selang mencegah kerusakan akibat benturan pada telinga lug yang dapat terjadi saat kopling menumpuk satu sama lain.

Konfigurasi Adaptor Umum Saat Mencampur Sistem Kopling

Dalam praktiknya, pemadam kebakaran sering kali mengoperasikan peralatan dengan standar kopling campuran — terutama ketika berintegrasi dengan jaringan hidran kota, mitra gotong royong, atau infrastruktur lama yang menggunakan kopling berulir atau instan. Adaptor Storz-ke-lain memecahkan masalah ini.

• Benang Storz ke BSP (Pipa Standar Inggris): SEBUAHllows Storz hose to connect to threaded hydrant outlets or pump ports. Available in male and female BSP configurations, typically 1½" to 4" BSP.
• Benang Storz ke NH (Selang Nasional, AS): Diperlukan ketika peralatan Amerika Utara berinteraksi dengan jalur suplai yang dilengkapi Storz. Adaptor Storz 2½" NH hingga 2,5" adalah salah satu yang paling umum digunakan dalam peralatan bantuan timbal balik lintas batas atau bandara.
• Peredam Storz DN 75 hingga DN 52: SEBUAH reducing adapter that steps down supply-line diameter for attack hose deployment without requiring a separate wye divider.
• Storz untuk mengunci kamera: Digunakan dalam pengaturan industri di mana alat kelengkapan camlock (tipe C/E) merupakan standar pada peralatan proses tetapi sambungan selang kebakaran menggunakan Storz.

SEBUAHlways specify the jenis, ukuran, dan peringkat tekanan saluran masuk dan keluar yang tepat saat memesan adaptor. Peringkat tekanan yang tidak sesuai pada adaptor sering menjadi sumber kegagalan selama latihan aliran tinggi.
