Apa itu Tutup Kosong Pengunci Storz?

SEBUAH Tutup Kosong Pengunci Storz adalah fitting tekanan industri khusus yang dirancang untuk menutup ujung pembuangan atau pengisapan pipa, katup, dan selang yang kompatibel dengan Storz. Tidak seperti tutup Storz standar, varian "penguncian" menggunakan mekanisme kait mekanis atau kunci pengaman—sering kali berupa pin pegas atau penggeser pengunci putar—yang mencegah kopling terlepas secara tidak sengaja karena getaran frekuensi tinggi, torsi selang, atau lonjakan tekanan tiba-tiba. Ini berfungsi sebagai penghalang keamanan utama dalam sistem pengiriman cairan, memastikan bahwa pelabuhan yang tidak digunakan tetap kedap udara dan kedap air dalam kondisi pengoperasian yang ketat.

Desain dasar kopling Storz adalah "tanpa jenis kelamin", yang berarti kedua ujung sambungannya identik. Hal ini menghilangkan kebutuhan untuk mencocokkan thread pria dan wanita, sehingga secara signifikan mempercepat penerapan dalam skenario darurat. Tutup kosong secara efektif bertindak sebagai titik "terminal" dari sistem ini. Ketika mekanisme penguncian diaktifkan, tutupnya tidak dapat diputar atau dilepas tanpa intervensi manual, sehingga memberikan lapisan keamanan yang penting dalam infrastruktur publik dan lingkungan industri bertekanan tinggi.

Desain Inti dan Komponen Mekanik

Untuk memahami khasiat a Storz mengunci tutup kosong , seseorang harus memeriksa anatomi strukturalnya. Tutupnya biasanya ditempa atau dicor dari bahan berkekuatan tinggi dan terdiri dari beberapa komponen penting yang bekerja secara bersamaan untuk menjaga segel.

Sistem Lug

"Lugs" adalah kait yang saling bertautan yang menentukan koneksi Storz. Pada tutup kosong, lug ini dibuat secara presisi untuk dimasukkan ke dalam alur kopling penerima. Jarak antara lugs—dikenal sebagai Jarak KA atau Jarak Lug —adalah metrik ukuran utama. Misalnya, tutup Penyimpanan 65 mm harus memiliki jarak KA yang sesuai (biasanya 81 mm) agar sesuai dengan katup yang sesuai.

Mekanisme Penguncian

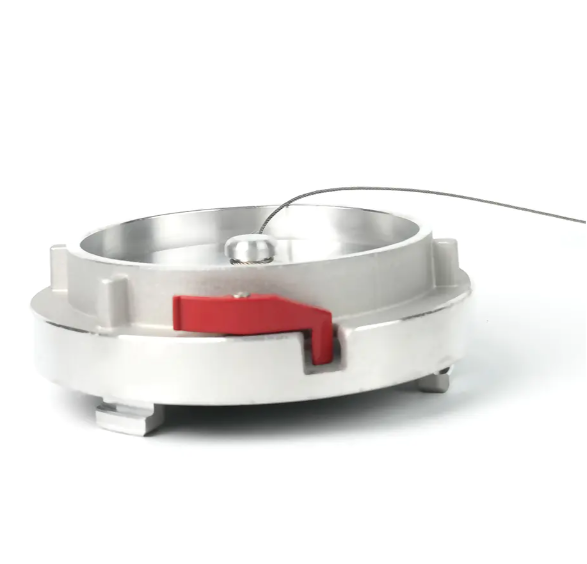

Fitur "Penguncian" inilah yang membedakan tutup ini dengan versi standar. Biasanya terdiri dari a kait logam yang digerakkan pegas terletak di tepi luar. Setelah tutupnya diputar ke posisi terkunci (biasanya putaran 90 derajat), kaitnya terkunci pada takik pada kopling penerima. Ini mencegah rotasi balik. Di lingkungan dengan getaran tinggi, seperti pada peralatan pemadam kebakaran yang bergerak atau di dekat pompa industri berat, kunci ini mencegah tutup bergetar lepas seiring waktu.

Penyegelan Gasket

Di dalam bagian depan tutupnya terdapat paking tugas berat. Tergantung pada tujuan penggunaannya, gasket ini dibuat dari elastomer yang berbeda:

• Nitril (NBR): Standar untuk aplikasi air dan oli, menawarkan ketahanan yang sangat baik terhadap keausan.
• Viton (FKM): Digunakan untuk lingkungan bersuhu tinggi atau banyak bahan kimia.
• EPDM: Lebih disukai untuk penggunaan di luar ruangan karena ketahanannya terhadap degradasi UV dan ozon.

Spesifikasi Teknis dan Standar Ukuran

Storz mengunci tutup kosongs diproduksi sesuai dengan standar internasional yang ketat untuk memastikan pertukaran. Standar yang paling umum diikuti adalah DIN (Institut Standardisasi Jerman) dan berbagai kode keselamatan kebakaran Eropa. Akurasi dalam menentukan ukuran sangat penting; ketidakcocokan bahkan beberapa milimeter pada jarak KA akan membuat tutupnya tidak berguna.

Aplikasi Penting dalam Infrastruktur Modern

Penggunaan tutup kosong yang dapat dikunci diwajibkan di beberapa sektor di mana kegagalan penahanan cairan dapat menyebabkan kerusakan properti yang parah atau bahaya lingkungan.

Sistem Pemadam Kebakaran dan Pipa Tegak

Pemadam kebakaran menggunakan penutup ini untuk melindungi Fire Department Connection (FDC) di bagian luar gedung. Tanpa penutup pengunci, puing-puing, serangga yang bersarang, atau pengacau dapat menghalangi saluran air. Ketika kebakaran terjadi, petugas pemadam kebakaran harus yakin bahwa saluran masuknya bersih. Itu mekanisme penguncian memastikan tutupnya tetap di tempatnya meskipun lingkungan perkotaan dengan lalu lintas tinggi di mana batas standar mungkin rusak.

Serbuk Curah dan Transportasi Granular

Dalam pengangkutan bubuk secara pneumatik (seperti semen, tepung, atau pelet plastik), alat kelengkapan Storz ada di mana-mana. Selama pengangkutan, getaran kendaraan dapat menyebabkan kendornya alat kelengkapan yang tidak dapat dikunci. Tutup kosong yang dapat dikunci mencegah pembuangan material curah kering secara tidak disengaja, yang dapat menimbulkan kerugian finansial dan bahaya pernapasan bagi operator.

Pengelolaan Air Limbah dan Hisap

Truk vakum dan pabrik pengolahan limbah menggunakan tutup kosong Storz untuk menutup saluran masuk hisap. Karena sistem ini sering beroperasi di bawah tekanan negatif, maka integritas segel paking sangat penting untuk mencegah kavitasi pompa. Pin pengunci memastikan tutupnya tetap berada di tengah dan menempel sempurna pada segel, menjaga ruang hampa.

Ilmu Material dan Faktor Daya Tahan

Pemilihan bahan untuk a Storz mengunci tutup kosong ditentukan oleh lingkungan tempat ia tinggal. Penggunaan paduan yang salah dapat menyebabkan korosi galvanik atau kegagalan mekanis di bawah tekanan.

1. Aluminium Tempa: Ini adalah bahan yang paling umum. Penempaan memberikan struktur butiran yang lebih unggul dibandingkan pengecoran, sehingga tutupnya dapat bertahan tekanan kerja hingga 16 Bar (232 PSI) tanpa retak. Sebagian besar dianodisasi keras untuk mencegah oksidasi.
2. Baja Tahan Karat (Kelas 316): Penting untuk lingkungan laut atau pabrik pemrosesan kimia. Tutup Storz baja tahan karat tahan terhadap korosi air asin dan sering digunakan dalam konfigurasi "layanan asam" di mana terdapat bahan pembersih agresif.
3. Kuningan/Gunmetal: Lebih disukai di pertambangan bawah tanah atau atmosfer yang mudah meledak (zona ATEX) karena merupakan logam "non-percikan". Jika tutup kuningan terjatuh atau terbentur, kecil kemungkinannya akan menimbulkan percikan api yang dapat menyulut gas yang mudah terbakar.

Protokol Instalasi dan Pemeliharaan

Untuk memastikan tutup kosong pengunci Storz menjalankan fungsinya dengan benar, diperlukan pemasangan yang benar dan perawatan berulang. Tutup yang tidak terpasang dengan benar merupakan risiko proyektil di bawah tekanan tinggi.

Langkah-Langkah Instalasi

1. Periksa paking apakah ada retakan, butiran pasir, atau titik datar. 2. Sejajarkan lug tutup kosong dengan slot pada kopling tetap. 3. Dorong dengan kuat dan putar tutupnya searah jarum jam. 4. Lanjutkan rotasi hingga pin pengunci "klik" atau penggeser pengunci aktif. 5. Lakukan tes "tarik kembali" untuk memastikan tutup tidak dapat berputar ke arah yang berlawanan tanpa menekan kait pelepas.

Daftar Periksa Pemeliharaan

• Inspeksi Bulanan: Verifikasi keberadaan rantai keamanan (yang mencegah tutupnya hilang saat terputus).
• Pelumasan: Gunakan semprotan silikon food grade pada pin pengunci dan permukaan lug untuk mencegah "tersangkut" akibat penumpukan mineral dari air sadah.
• Penggantian Gasket: Gasket harus diganti setiap 2 hingga 5 tahun , atau segera jika menunjukkan tanda-tanda pengerasan (compression set).

Peran Rantai Keamanan

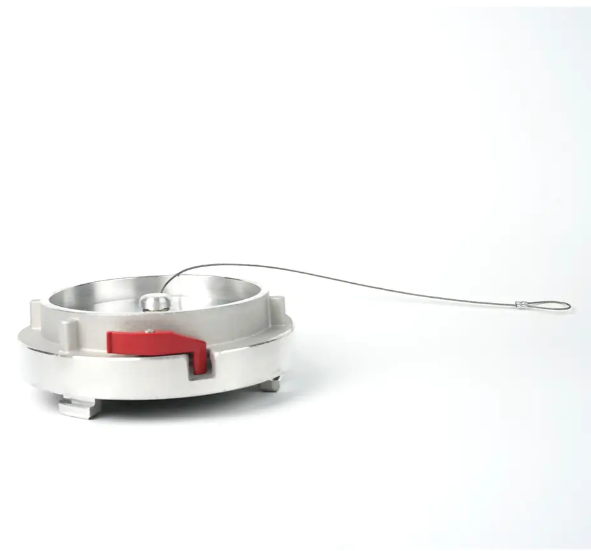

Kebanyakan tutup kosong pengunci Storz dilengkapi dengan rantai baja galvanis atau tahan karat tugas berat. Ini bukan sekedar fitur kenyamanan; ini adalah kebutuhan keselamatan dan operasional. Dalam pemadaman kebakaran kota, tidak adanya rantai sering menyebabkan tutup salah tempat atau dicuri, sehingga hidran atau pipa tegak rentan terhadap penyumbatan. Rantainya biasanya Panjangnya 300mm hingga 500mm dan ditambatkan ke badan utama katup atau pipa melalui cincin tugas berat. Hal ini memastikan bahwa tutup pengunci selalu tersedia untuk segera disegel kembali setelah digunakan.

Ringkasan Manfaat

Singkatnya, itu Storz mengunci tutup kosong adalah komponen penting untuk sistem apa pun yang menggunakan standar koneksi cepat Storz. Manfaat utamanya meliputi:

• Ketahanan Getaran: Kunci mekanis mencegah pelepasan sambungan yang tidak disengaja di lingkungan bertekanan tinggi.
• Pencegahan Kebocoran: Gasket kompresi tinggi memastikan tidak ada kebocoran pada tekanan hingga 16 Bar.
• Efisiensi Operasional: Desain tanpa jenis kelamin memungkinkan penyambungan/pemutusan sambungan dengan cepat tanpa mengkhawatirkan orientasi benang.
• Daya tahan: SEBUAHvailable in various alloys to combat corrosion, wear, and mechanical impact.

Baik melindungi infrastruktur perlindungan kebakaran kota atau menyegel kapal tanker vakum, mengunci tutup kosong tetap menjadi standar emas untuk penghentian cairan yang aman dan andal.
