Jenis kopling Storz apa yang ada?

Kopling Storz (juga dikenal sebagai kopling kunci Cam atau kopling cepat Jerman) adalah kopling sambungan cepat yang banyak digunakan dalam bidang proteksi kebakaran, pengolahan air, bahan kimia, pertanian, dan transportasi cairan industri karena pengoperasiannya yang sederhana, sambungan yang andal, dan kemampuan pertukaran yang tinggi. Mereka terdiri dari dua alat kelengkapan tipe cakar identik yang mencapai sambungan tertutup hanya dengan memasukkan dan memutar (biasanya 120° atau 90°), tanpa memerlukan mekanisme penguncian tambahan, sehingga sangat meningkatkan efisiensi dan keamanan.

Klasifikasi Kopling Storz

Meskipun desain dasar dan prinsip kerja Kopling Storz disatukan—yaitu, penguncian cepat dilakukan melalui cakar (atau telinga) dan struktur bubungan yang sesuai—mereka masih dapat diklasifikasikan dalam berbagai cara menurut bentuk sambungan dan bahannya untuk memenuhi kebutuhan transportasi fluida yang berbeda.

1. Klasifikasi berdasarkan Ujung Sambungan (Jenis Paling Umum)

Ini adalah metode klasifikasi paling penting, yang menentukan bagaimana kopling Storz terhubung ke peralatan atau perpipaan lain:

Kopling Selang Storz:

Aplikasi: Digunakan untuk terhubung langsung Kopling Storz untuk selang kebakaran, selang industri, atau selang irigasi pertanian.

Fitur: Biasanya mencakup ekor selang (shank), dipasang pada selang dengan klem atau klip, dan merupakan komponen inti sistem sambungan fluida.

Kopling Berulir Storz:

Aplikasi: Digunakan untuk menyambungkan kopling Storz ke saluran masuk dan keluar pipa, katup, atau pompa dengan ulir standar.

Jenis: Dibagi menjadi kopling ulir betina dan ulir jantan. Standar benang merah mencakup BSP, NPT, dll. Jenis ini adalah kunci untuk memungkinkan konversi cepat dan integrasi sistem.

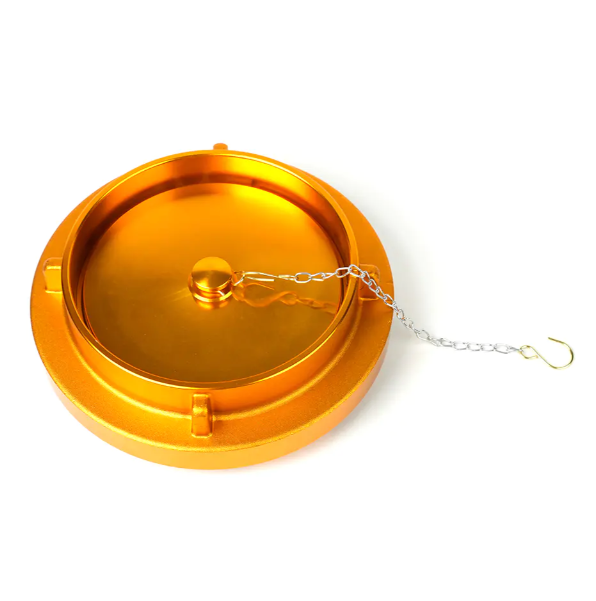

Tutup/Steker Kosong Storz:

Aplikasi: Digunakan untuk menyegel yang tidak terpakai Kopling Storz saluran keluar atau ujung selang untuk mencegah kebocoran cairan atau kontaminan memasuki sistem cairan.

Fitur: Dilengkapi dengan cincin penyegel untuk kinerja penyegelan yang andal.

2. Klasifikasi berdasarkan Bahan

Ketahanan terhadap korosi dan daya tahan kopling Storz terutama bergantung pada bahan pembuatannya, yang secara langsung memengaruhi penerapannya pada media tertentu:

Kopling Storz Paduan Aluminium:

Fitur: Ringan, hemat biaya, dan dengan ketahanan korosi yang baik.

Aplikasi: Paling sering ditemukan pada peralatan pemadam kebakaran, pengolahan air, dan transportasi cairan industri umum.

Kopling Storz Kuningan/Perunggu:

Fitur: Kekuatan tinggi, ketahanan korosi, ketahanan suhu tinggi, dan ketahanan percikan.

Aplikasi: Cocok untuk lingkungan kelautan, industri minyak dan gas, dan aplikasi yang memerlukan daya tahan lebih tinggi.

Kopling Storz Baja Tahan Karat:

Fitur: Ketahanan korosi kimia yang sangat baik dan kekuatan tinggi.

Aplikasi: Banyak digunakan dalam industri dengan persyaratan kebersihan dan kompatibilitas media yang sangat tinggi, seperti bahan kimia, pengolahan makanan, dan farmasi.

Kopling Storzs made of polypropylene (PP) or nylon and other plastics:

Fitur: Sangat ringan, ketahanan kimia yang sangat baik, dan biaya rendah.

Aplikasi: Irigasi pertanian, pengolahan air bertekanan rendah, dan pengangkutan bahan kimia khusus tertentu.

Spesifikasi dan Dapat Dipertukarkan

Karakteristik utama kopling Storz adalah sifatnya yang dapat dipertukarkan. Spesifikasinya tidak ditentukan oleh diameter pipa, tetapi oleh jarak lug (atau jarak bubungan). Selama jarak lugnya sama, kopling Storz dari pabrikan berbeda dan dengan tipe ujung berbeda (seperti fitting selang dan sumbat) dapat disambungkan.

Jarak cakar yang umum meliputi:

• 52 mm (ukuran D, untuk selang DN25/DN32)
• 66 mm (ukuran C, untuk selang DN38/DN50)
• 89 mm (ukuran B, untuk selang DN65)
• 133 mm (Ukuran A, untuk selang DN100/DN110)



Untuk memilih kopling Storz yang sesuai, pertama-tama tentukan ukuran yang diperlukan (jarak cakar) untuk memastikan interkoneksi. Kedua, berdasarkan sifat, tekanan, dan suhu media yang disalurkan, pilih bahan yang paling sesuai (misalnya aluminium, baja tahan karat) dan jenis sambungan (misalnya ekor atau benang selang). Baik untuk sambungan kebakaran darurat atau kontrol cairan industri sehari-hari, kopling Storz ideal untuk mencapai sambungan yang efisien dan aman.
