Bagaimana Cara Menggunakan Adaptor Storz?

Apa itu Adaptor Storz?

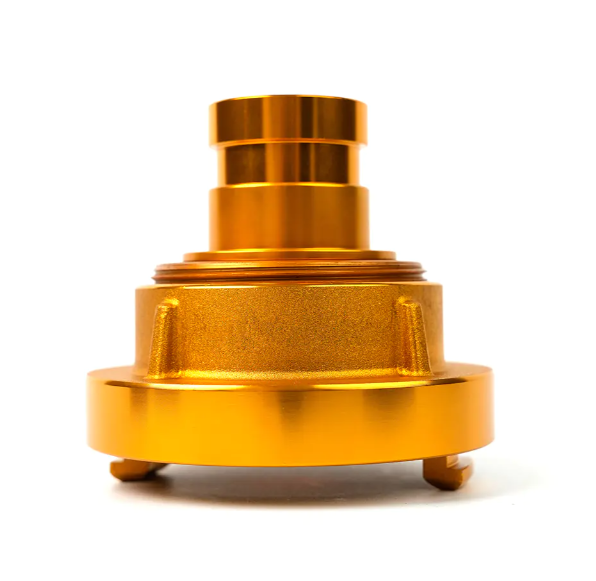

Adaptor Storz , juga dikenal sebagai konektor Storz atau kopling cepat Storz, adalah sistem sambungan sangat efisien yang banyak digunakan dalam aplikasi proteksi kebakaran, industri, dan pertanian. Fitur intinya adalah desain lug yang unik (biasanya dua hingga tiga lug), membuat proses penyambungan menjadi sangat cepat dan mudah. Tidak seperti konektor berulir tradisional, konektor Storz hanya perlu menyelaraskan kedua konektor, mendorongnya ke dalam, lalu memutarnya secara perlahan untuk menguncinya di tempatnya, sehingga menghasilkan sambungan yang mulus dan anti bocor.

Fungsi utama adaptor Storz adalah bertindak sebagai adaptor, menghubungkan atau mengonversi berbagai standar dan jenis konektor. Mereka memecahkan masalah koneksi antara antarmuka yang sebelumnya tidak kompatibel dan merupakan komponen kunci untuk mencapai kompatibilitas peralatan.

Bagaimana cara kerja adaptor Storz?

Adaptor Storz bekerja berdasarkan mekanisme "klik dan tahan":

Penyelarasan: Sejajarkan lug dan alur kedua konektor yang akan disambungkan (misalnya, Storz jantan dan Storz betina, atau adaptor Storz dengan konektor Storz standar).

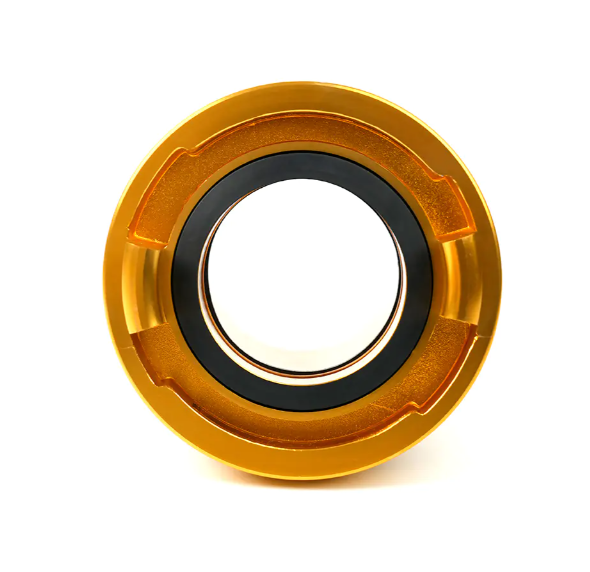

Dorong masuk: Dorong permukaan perapat kedua konektor hingga menyatu sepenuhnya. Gasket penyegel biasanya disediakan di dalam konektor untuk memastikan segel yang rapat.

Putar: Putar salah satu konektor (atau gunakan kunci pas khusus) kira-kira 120 derajat (sepertiga putaran) searah jarum jam hingga lug terpasang sepenuhnya dan terkunci pada tempatnya.

Mekanisme penguncian cepat ini membuatnya ideal untuk selang bertekanan tinggi dan sistem penyaluran cairan.

Bagaimana cara menghubungkan konektor standar yang berbeda menggunakan adaptor Storz?

Nilai inti penggunaan adaptor Storz terletak pada fungsi konversinya, yang memungkinkan kompatibilitas antar sistem yang berbeda:

1. Dari Storz ke koneksi berulir (misalnya BSP atau NPT)

Saat Anda perlu menyambungkan konektor selang kebakaran dengan fitting Storz standar ke pompa atau hidran dengan stopkontak berulir, Anda memerlukan adaptor Storz-ke-ulir:

Pilih adaptor yang benar: Pastikan salah satu ujung adaptor memiliki ukuran Storz yang benar (misalnya, DN50/2") dan ujung lainnya memiliki spesifikasi ulir yang cocok (misalnya, ulir internal BSP 2").

Menghubungkan Ujung Berulir: Bungkus ujung adaptor yang berulir dengan pita segel (seperti pita PTFE) dan kencangkan ke port berulir pada peralatan target (pompa atau hidran).

Menghubungkan Ujung Storz: Dorong konektor selang kebakaran Storz Anda ke port Storz pada adaptor lalu putar untuk menguncinya.

2. Menghubungkan Perlengkapan Storz Ukuran Berbeda

Jika peralatan dan selang Anda memiliki ukuran pemasangan Storz yang berbeda, Anda memerlukan adaptor Storz yang memperkecil/membesar:

Menghubungkan Ujung Ukuran Lebih Besar: Hubungkan ujung adaptor Storz yang berukuran lebih besar ke fitting yang lebih besar dan kunci.

Menghubungkan Ujung Ukuran Lebih Kecil: Dorong fitting selang Storz yang berukuran lebih kecil ke dalam port adaptor yang berukuran lebih kecil, lalu putar untuk menguncinya.

3. Menyambungkan ke Standar Sambungan Cepat Lainnya (misalnya Flensa atau Camlock)

Beberapa aplikasi industri mungkin memerlukan penyambungan konektor Storz ke perlengkapan standar yang berbeda, seperti Camlock atau flensa. Dalam hal ini, Anda memerlukan adaptor Storz-ke-Camlock atau adaptor Storz-ke-Flange. Prosedur pengoperasiannya mirip dengan koneksi berulir, menjembatani kedua sistem melalui adaptor.

Keuntungan dan Tindakan Pencegahan Menggunakan Adaptor Storz

Keuntungan:

• Koneksi Cepat: Pengoperasian yang cepat menghemat waktu yang berharga dalam tanggap darurat dan produksi industri.
• Keandalan Tinggi: Terkunci dengan aman, penyegelan yang sangat baik, dan tahan terhadap tekanan tinggi.
• Keserbagunaan: Sebagai adaptor, ia dengan mudah terhubung ke konektor standar yang berbeda, sehingga meningkatkan pemanfaatan peralatan.



Tindakan pencegahan:

• Pencocokan Ukuran: Konektor Storz tersedia dalam berbagai diameter nominal (misalnya, DN50, DN65, DN100). Saat menggunakan adaptor Storz, pastikan ukuran Storz adaptor cocok dengan konektor Storz Anda yang ada.


• Gasket Penyegelan: Pastikan gasket penyegel utuh dan terpasang dengan benar; ini penting untuk sambungan anti bocor.


• Pemeliharaan: Periksa secara teratur lug konektor dan adaptor selang kebakaran dari keausan atau kerusakan untuk memastikan sambungan yang aman dan andal.



Dengan memilih dan menggunakan dengan benar Adaptor Storz , Anda dapat menyambungkan berbagai peralatan transfer cairan secara efisien dan aman, memberikan kinerja luar biasa baik untuk darurat kebakaran maupun operasi industri sehari-hari.
